التحليل الإنشائي للزجاج

يُعدّ الحساب الإنشائي جوهر كل مشروع زجاجي: نتحقق من متانة الواجهات والتزجيج الإنشائي والهياكل الخاصة، وانحرافها، وسلامتها، وفق المعايير الإيطالية والأوروبية ذات الصلة — NTC2018، وCNR-DT 210/2013، وCNR-DT 207/2008، وEC3.

الحساب الإنشائي للزجاج والواجهات

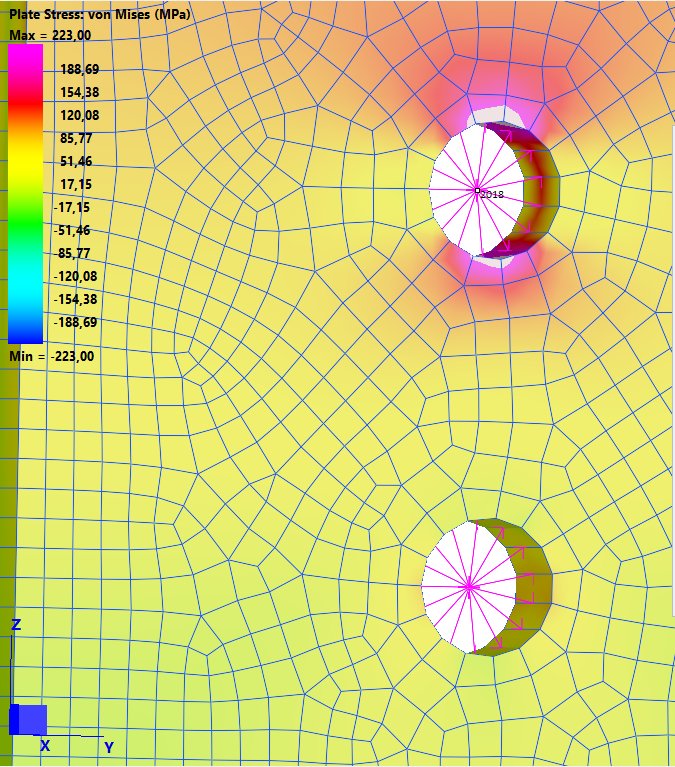

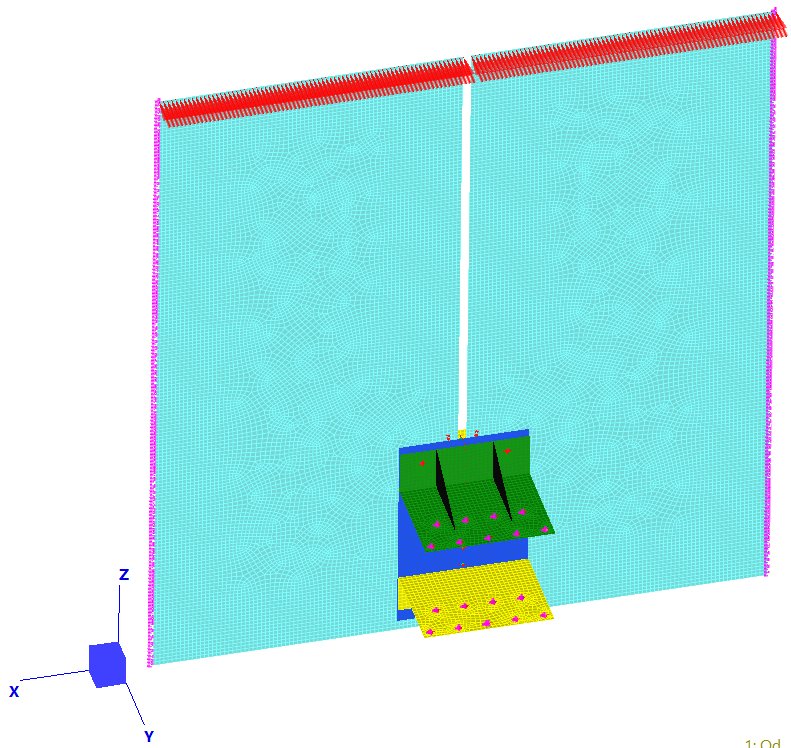

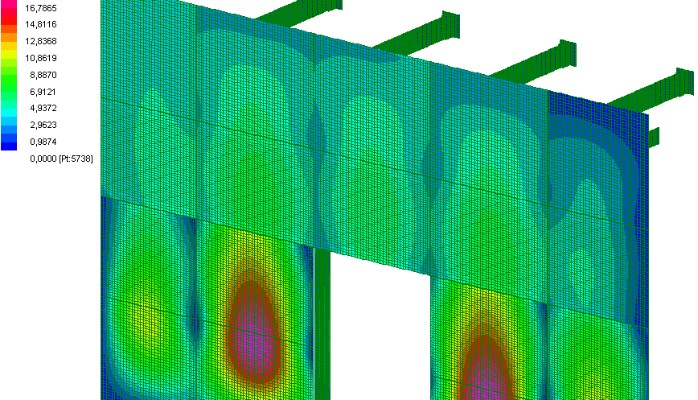

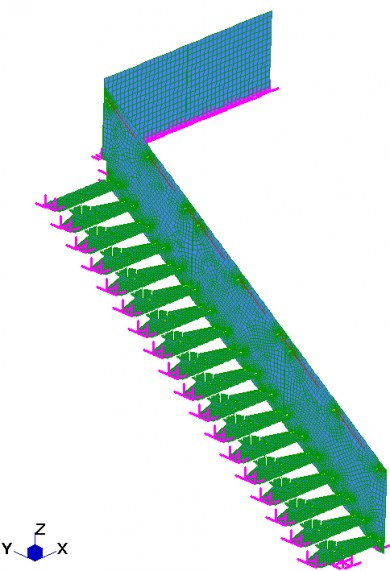

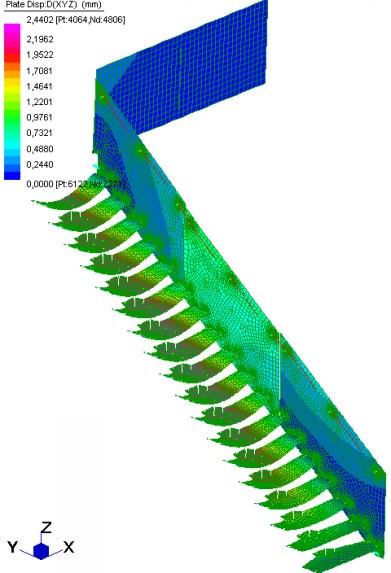

نصمم ونحسب الزجاج المصفح الإنشائي بطبقات SGP وسيطة للتطبيقات الحاملة للأحمال، مع التحقق من كل تكوين عند حالتي الحدود القصوى للخدمة والحدود القصوى النهائية: الواجهات الستارية، وواجهات الزجاج بالتثبيت النقطي، والدرابزين، والأرضيات والعوارض الزجاجية. يتيح لنا تحليل العناصر المحدودة (FEM) التحقق من الإجهادات والانحرافات وسلوك نقاط التثبيت قبل الإنتاج، ما يقلّل من مخاطر الأخطاء في الموقع.

أمان الزجاج — معيار UNI 7697

الأمان غير قابل للتفاوض: يخضع كل مشروع للتحقق وفق معيار UNI 7697، المرجع الإيطالي لتصنيف الزجاج الآمن بحسب مخاطر السقوط والصدم والسلوك بعد الكسر. نطبّق معيار UNI 7697 في كل مرحلة — من اختيار تركيب الزجاج (مقسّى، مصفح، بطبقة أمان وسيطة) إلى التحقق من التفاصيل الإنشائية — لضمان أمان فعلي أثناء الاستخدام، لا مجرد التزام على الورق.

تطوير الزجاج المنحني

نصمم ونطوّر زجاجًا منحنيًا مخصصًا، بدءًا من تحديد هندسة الانحناء إلى الحساب الإنشائي الخاص بالعناصر غير المسطحة — الأسقف، والواجهات اللافتة، والهياكل الخاصة حيث يتطلّب الشكل المنحني نهج حساب مخصصًا، يختلف عن الزجاج المسطح.

يُدخل الانحناء — سواء أحادي أو مزدوج — تفاوتات إنتاج أدق وسلوكًا إنشائيًا أقل قابلية للتوقع مقارنةً بالزجاج المسطح: فاللوح يعمل أيضًا خارج مستواه، وقد تُركّز الانحرافات الهندسية الطفيفة إجهادات في نقاط غير متوقعة. لهذا السبب يتطلّب حساب الزجاج المنحني نموذجًا مخصصًا، يُتحقّق منه حالة بحالة، لا مجرد تكييف بسيط للمعادلات المستخدمة للأسطح المسطحة.

كيف يُنجَز الحساب: من اللوح إلى رسومات التنفيذ

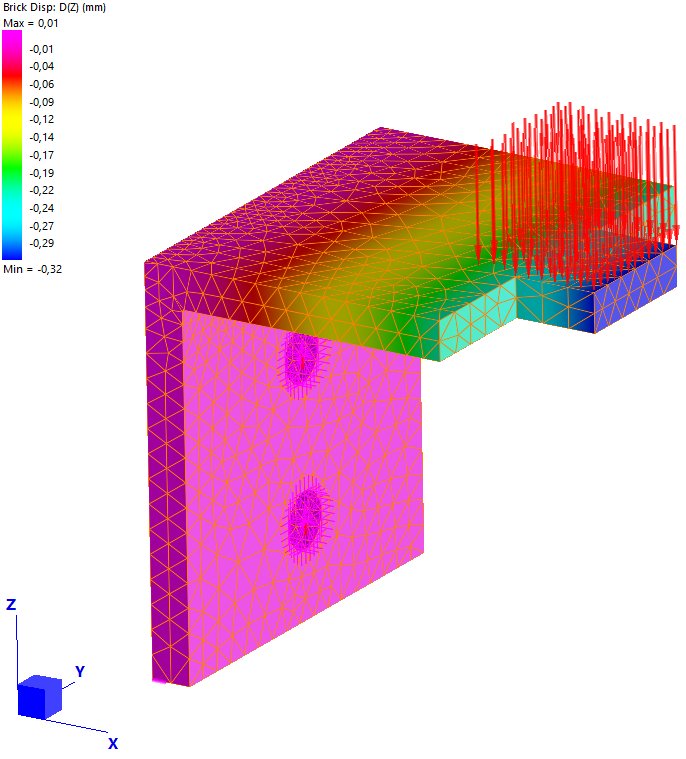

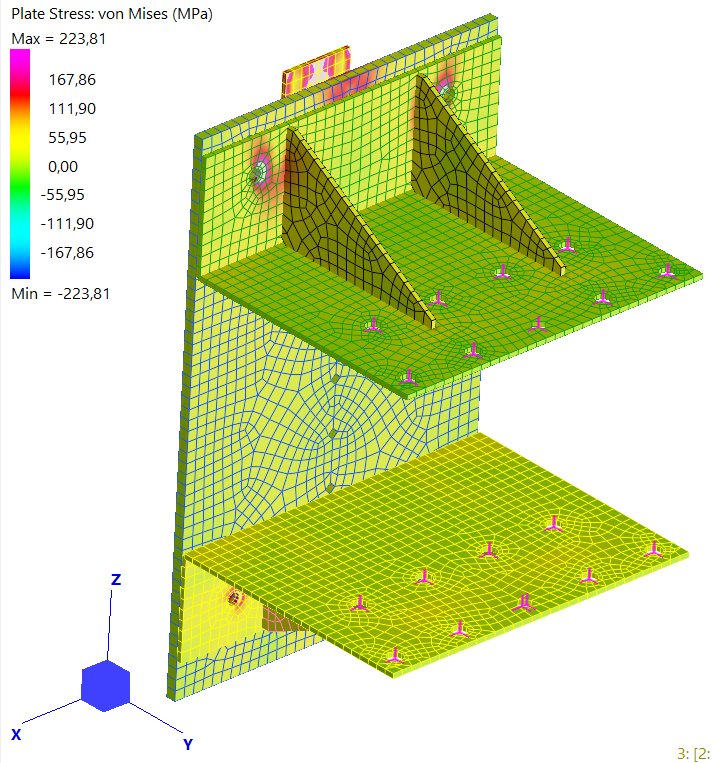

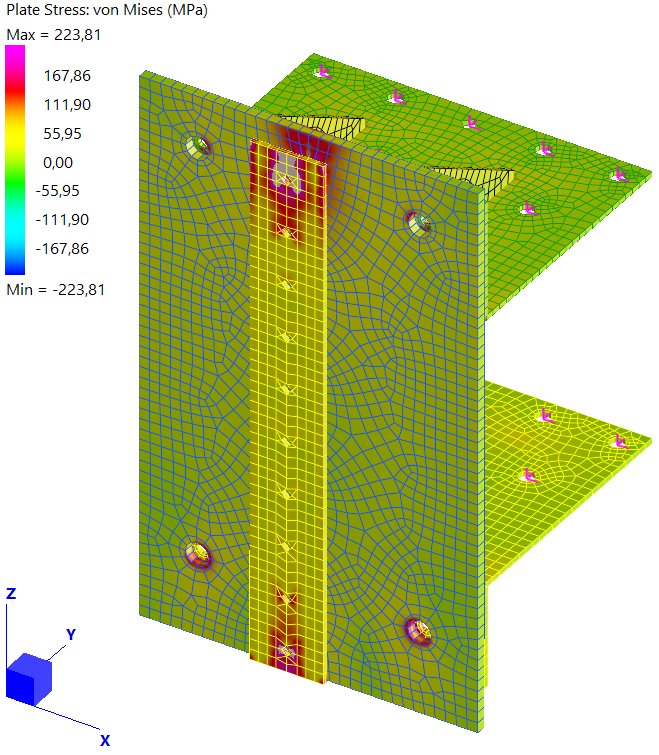

تبدأ العملية دائمًا بفحوصات عند حالة الحدود القصوى للخدمة (SLS) وحالة الحدود القصوى النهائية (ULS): نتحقق من أن اللوح لن ينحرف أكثر من الحدود المقبولة في الظروف العادية، وأنه لن يفشل حتى تحت أشد تركيبة أحمال تتطلبها المعايير. يلي ذلك اختيار التركيب — مقسّى، مصفح، بطبقة PVB أو SGP وسيطة — بحسب نوع الحمل والسلوك المطلوب بعد الكسر. أما بالنسبة للوصلات الأكثر دقة — التثبيت النقطي، والكتائف، ونقاط الدعم — فندعم الحساب التحليلي بتحليل العناصر المحدودة (FEM)، الذي يتيح لنا رؤية كيفية توزّع الإجهادات فعليًا حول ثقب أو صفيحة تثبيت قبل إنتاج اللوح. والنتيجة تقرير حسابي موقّع: الوثيقة الفنية التي ترافق مشروع التنفيذ وتُثبت مطابقته.

من بين المشاريع التي تُجسّد بوضوح معنى حساب هيكل من الزجاج، هرم زجاجي بعرض يقارب عشرة أمتار وارتفاع ستة أمتار ونصف، أُنجز في كاراتي بريانزا لإغلاق فتحة إنارة علوية. ما يميّزه ليس الشكل، بل أن الزجاج نفسه هو ما يحمله: فالعوارض والأعمدة التي تُشكّل الشبكة الحاملة مصنوعة من الزجاج المصفح الإنشائي، ولا يظهر الفولاذ المقاوم للصدأ إلا في الوصلات التي تربطها.

ما الذي كان على الهيكل أن يتحمّله

وزنه الذاتي، ضغط الرياح على الأوجه الأربعة المائلة، تراكم الثلوج على السقف وعلى مظلة المدخل، والفعل الزلزالي. وحالة كثيرًا ما تُهمَل: يستند الهرم على عوارض قائمة من الخرسانة المسلحة تتشوّه تحت الحمل. أي هبوط بمقدار بضعة ملليمترات عند نقاط الاستناد ينتقل مباشرةً إلى ألواح الزجاج. تجاهل هذا العامل كان سيعني تصميم هيكل سليم على الورق وخاطئ في الموقع.

كيف جرى العمل

لم تكن نقطة الانطلاق رسمًا هندسيًا، بل مسحًا بالماسح الليزري: قِيست الهياكل الخرسانية القائمة لبناء النموذج على الهندسة الفعلية، لا على الهندسة الاسمية للتصميم. من هناك، بُني نموذج بالعناصر المحدودة للشبكة بأكملها، مدعومًا بنماذج تفصيلية للألواح الفردية ووصلات الربط. أُجريت التحققات عند حالتي الحدود القصوى النهائية والخدمة وفق معيار NTC2018 وإرشادات CNR-DT 210/2013، مع معايير الأمان في UNI 7697 لاختيار الزجاج. حُدِّدت سماكة وتركيب كل عنصر بناءً على نتائج الحساب، عنصرًا بعنصر، لا باختيار من جدول جاهز.

التحقق الذي يهمّ فعلًا

عند نقطة معينة، يتغيّر السؤال: ماذا يحدث إذا انكسر أحد الألواح؟ خضعت العناصر الأكثر تحميلاً للتحقق مرتين: مرة بافتراض سلامة جميع الألواح، ومرة أخرى بافتراض انكسار أحدها. وحتى في تلك الحالة، يبقى الهيكل آمنًا. هذا هو الفرق بين هيكل يقف على قدميه وهيكل يستمر في الوقوف حتى عندما يسوء شيء ما — وهو السبب في أن الزجاج، إذا حُسِب بشكل صحيح، مادة إنشائية بكل ما للكلمة من معنى.

النتيجة

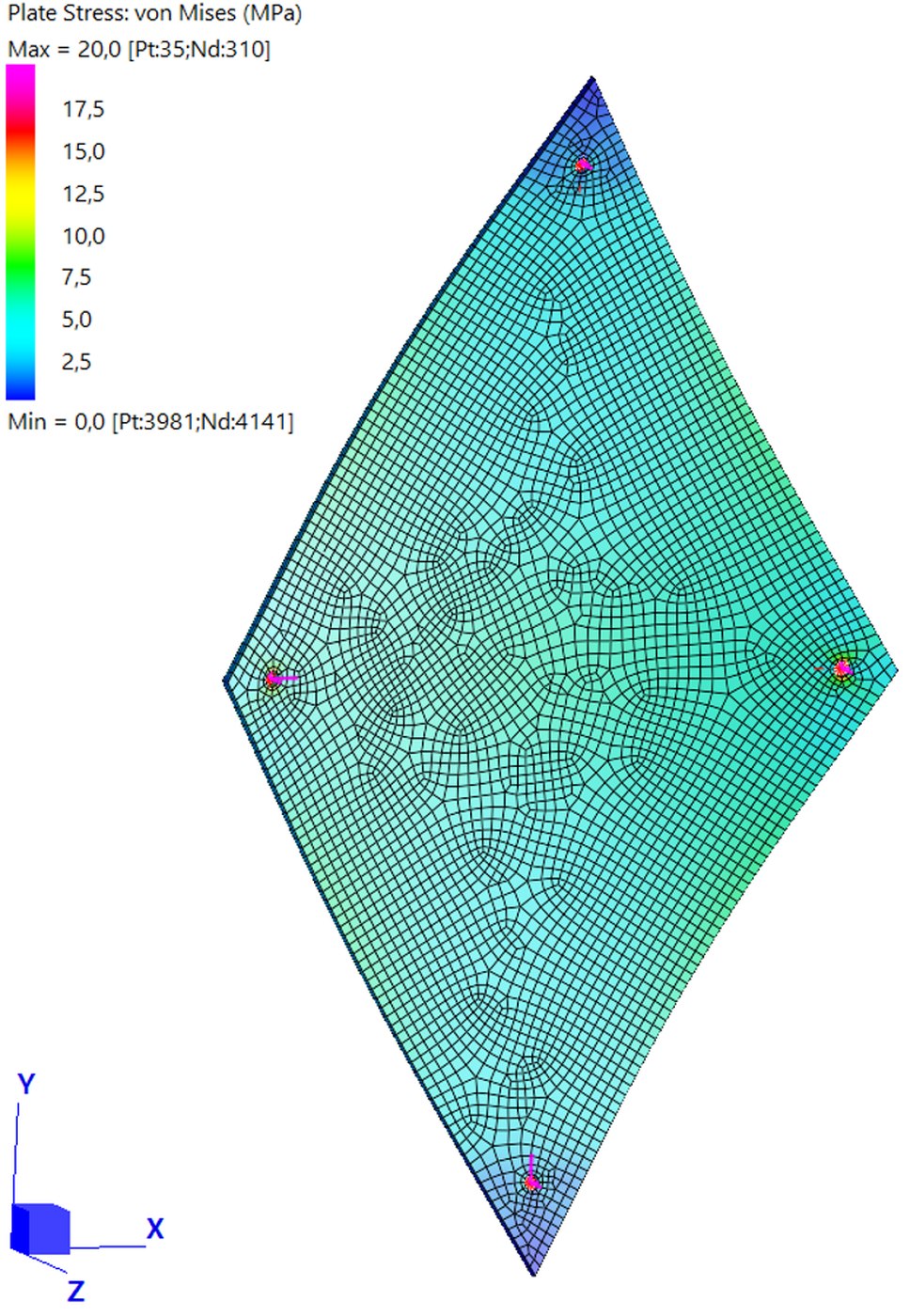

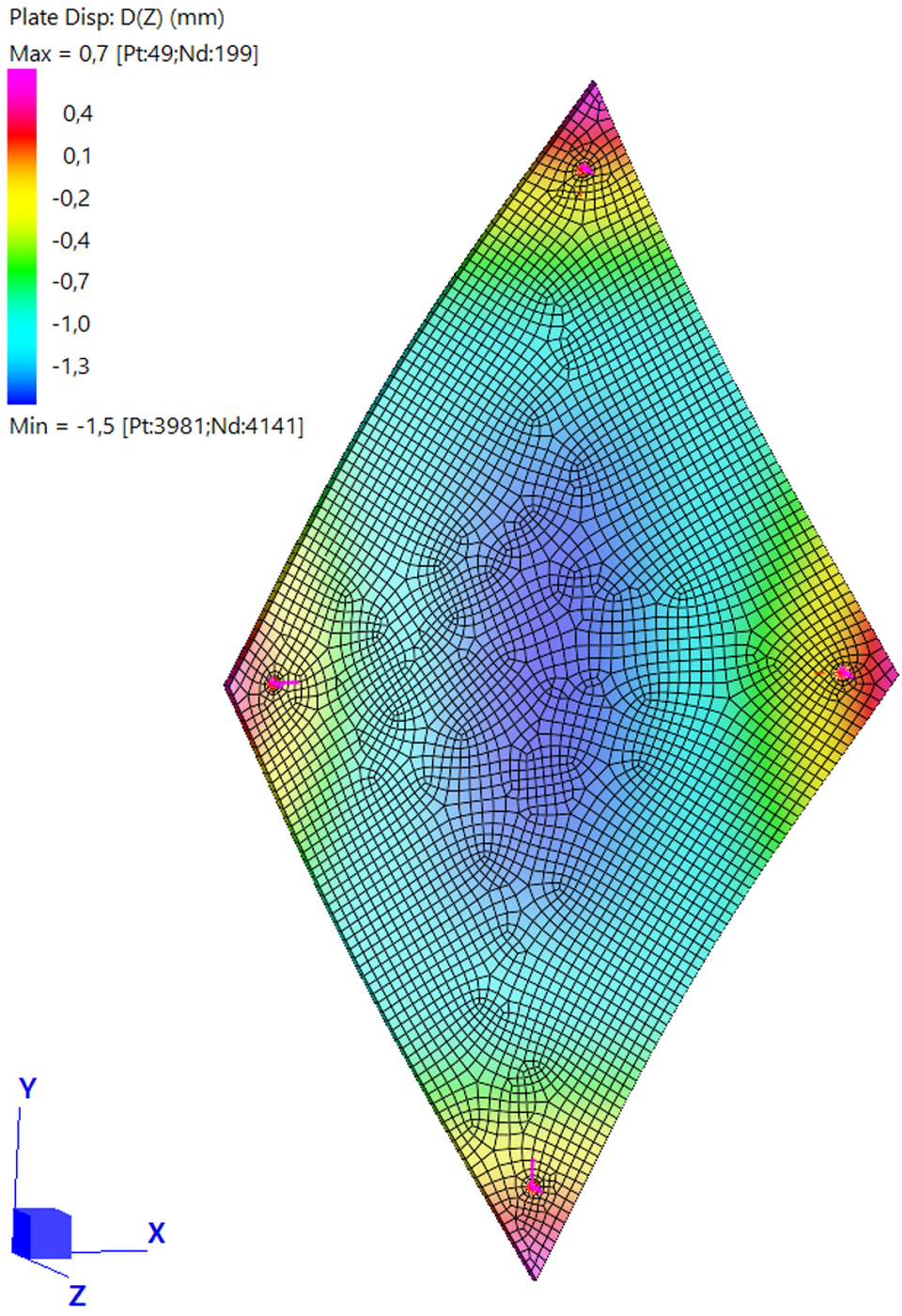

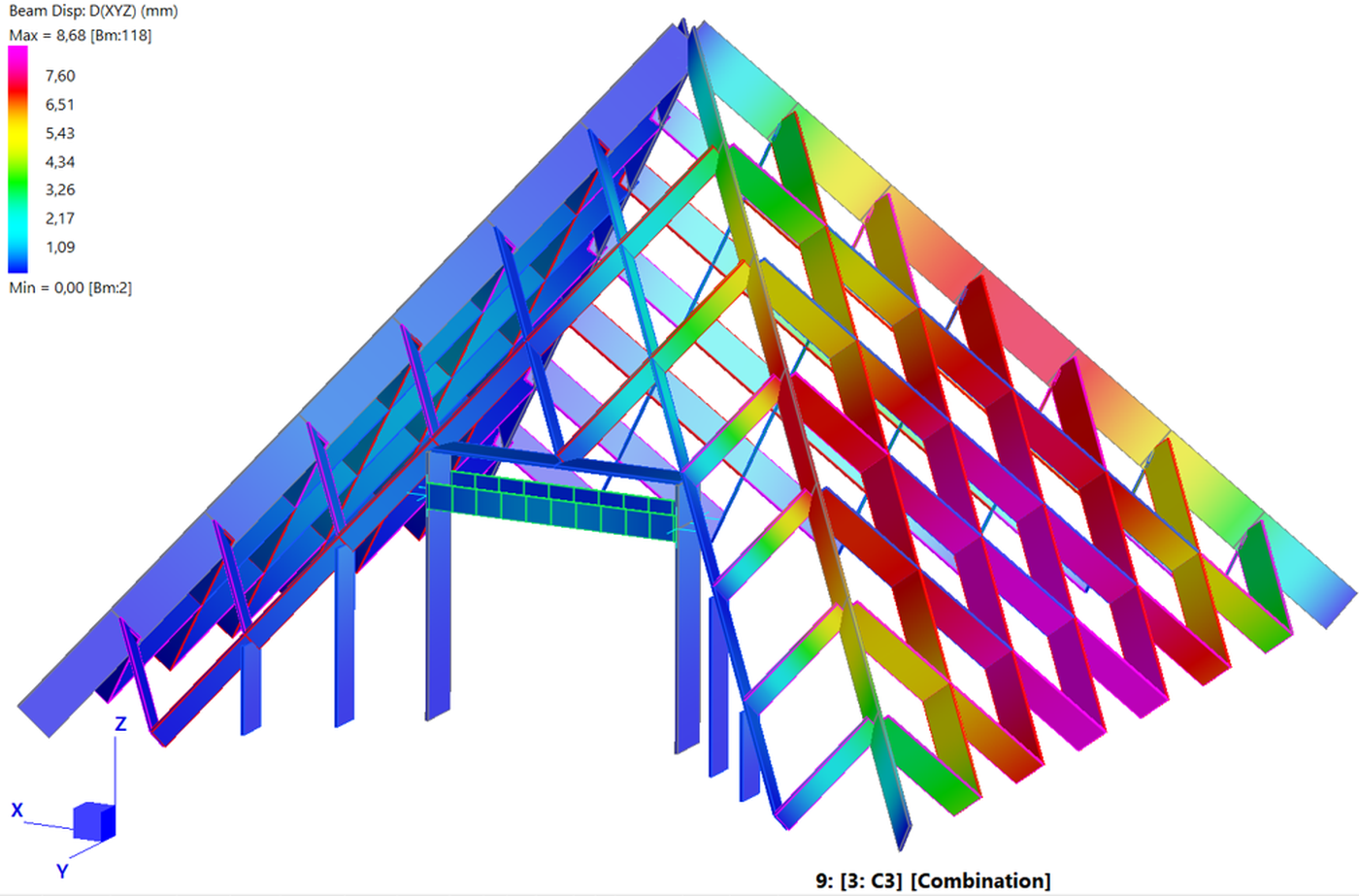

يتشوّه اللوح الواحد من الكسوة الخارجية بمقدار مليمتر ونصف تقريبًا، أي حوالي جزء من تسعمئة من قطره. وتتحرك الشبكة بأكملها بأقل من تسعة ملليمترات على امتداد يقارب عشرة أمتار. هوامش واسعة مقارنةً بحدود المعايير، وهو بالضبط ما يُطلب من هيكل شفاف فوق رؤوس الناس.

ملخّص تقني

• الهيكل — شبكة من العوارض والأعمدة الزجاجية المصفحة الإنشائية، وصلات من الفولاذ المقاوم للصدأ، حلقة قاعدة فولاذية، كسوة خارجية من ألواح معيّنية بنظام التثبيت النقطي بأذرع متقاطعة ومفاصل دوّارة.
• التحليل — عناصر محدودة في النظام المرن الخطي، نموذج عام للشبكة إضافةً إلى نماذج محلية للألواح والوصلات.
• التحققات — حالتا الحدود القصوى النهائية والخدمة، تركيبات الأحمال وفق NTC2018.
• الأحمال المعتمدة — الوزن الذاتي، الرياح، الثلوج، الزلازل، هبوط نقاط الاستناد.
• المتانة — تحقق أيضًا في حالة انكسار جزئي لأحد الألواح.
• المعايير — NTC2018 والتعميم رقم 7/2019، وCNR-DT 210/2013، والكودين الأوروبيين 1 و3، وUNI 7697، وEN 16612، وUNI 11463.
• الأساس الهندسي — مسح بالماسح الليزري للهياكل القائمة.

سواء كنت مُصنّعًا لديك مشروع أكثر تعقيدًا من المعتاد، أو زميلًا مصممًا تحتاج فقط إلى الجزء الزجاجي، فنقطة الانطلاق واحدة: أرسل لنا المشروع وسنخبرك بما يلزم.
