واجهات الزجاج بالتثبيت النقطي (Spider Glass)

من رسم المعماري إلى قطع تصنعها الورشة

رسم الواجهة يقول أين يوضع الزجاج وكيف ينبغي أن يبدو. لكنه لا يقول كم يبلغ طول الكتيفة رقم 14، ولا أين يقع الثقب بالضبط على لوح الزاوية، ولا كم يجب تقصير العمود لأن البلاطة الفعلية أخفض بسنتيمترين من المرسومة. هذه الإجابات مطلوبة قبل أن تبدأ الورشة بالقصّ، وخطأ واحد فيها يعني قطعة لا تدخل في مكانها في الموقع.

هذا ما يُطلب منّا أكثر من غيره في أنظمة التثبيت النقطي: الانطلاق من الهندسة الحقيقية للمبنى، مرفوعة في الموقع، وتسليم الرسومات التنفيذية لكل مكوّن — ألواح الزجاج بثقوبها، والكتائف، والتجهيزات — بالشكل الذي يستطيع قسم الإنتاج العمل عليه فعلاً. في المشاريع المذكورة أدناه كان هذا دورنا خمس مرات من أصل خمس، لصالح مصانع زجاج ومقاولي واجهات مختلفين. وفي واحد منها فقط، الحاجز الصوتي في بولونيا، كان الحساب الإنشائي من عندنا إلى جانب الرسومات؛ أما في البقية فكان الحساب لجهة أخرى، ونقول ذلك لأن هذا التمييز بالذات هو ما يجعل بقية الكلام قابلاً للتحقق.

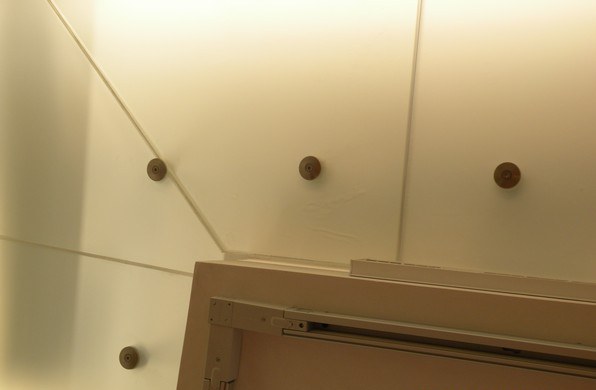

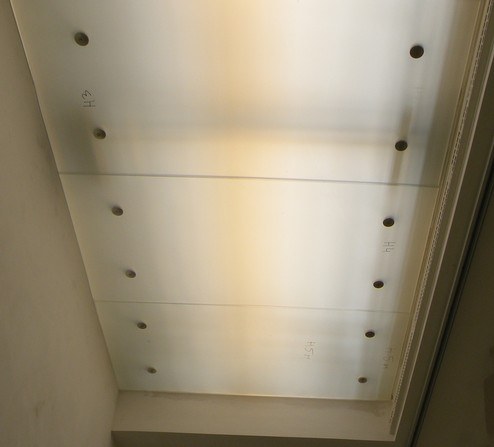

في القاعات الجديدة لمعرض أوفيتزي في فلورنسا، السقف سطح متصل من ألواح زجاجية معلّقة فوق رؤوس الزوّار على تثبيتات نقطية. والسقف الزجاجي في متحف عليه مهمة إضافية مقارنةً بالواجهة: لا يكفي أن يتحمّل، بل عليه أن يختفي. فكل ما فوقه — البلاطة الإنشائية الخام، والتمديدات، ووحدات الإنارة — يجب ألّا يظهر أبدًا لمن يسير في القاعة.

القيد: فاصل من ملّيمترين

من هنا جاء الشرط الذي حكم المشروع كله: يجب أن يبقى التفاوت بين لوح وآخر ضمن ملّيمترين. ولم يكن هذا تفضيلاً جماليًا من المعماريين، بل شرطًا وضعته هيئة حماية التراث — الجهة الحكومية التي تُجيز الأعمال في المباني المحمية في إيطاليا وتشرف عليها — بالاتفاق مع فريق التصميم: يجب ألّا تظهر البلاطة الخام من خلال ذلك الفاصل في أي لحظة.

لماذا الملّيمتران مسألة تشوّه لا مسألة مقاومة

هذه هي النقطة التي تفاجئ عادةً القادمين من صناعات أخرى. مع فاصل بهذا الضيق، السؤال الحاسم ليس هل يتحمّل الزجاج — فالحساب يضمن ذلك — بل كم يتحرّك. اللوح المعلّق على نقاط قليلة ينحني قليلاً تحت وزنه الذاتي، ومقدار هذا الانحناء يتوقف على أبعاده وعلى مواضع التثبيت. وإذا انحنى لوحان متجاوران بمقدارين مختلفين، لم يعد الفاصل بينهما ثابتًا: ينفتح من جهة وينغلق من الأخرى. ومن مستوى الأرض، على سقف متصل مضاء بضوء مائل، يُقرأ هذا الفرق بوضوح تام.

والنتيجة العملية أن هندسة كل لوح ومواضع نقاط تثبيته لا تُختار لمجرد أن تستقيم الحسابات الإنشائية: بل يجب ضبطها معًا، لوحًا لوحًا، حتى تنحني جميعها بالمقدار نفسه. وهو قيد يُحلّ على طاولة الرسم، قبل أن يصل إلى الورشة.

المسح قبل الرسم

مع هوامش كهذه، يتوقف مسح الوضع القائم عن كونه إجراءً شكليًا ويصبح الشرط الذي يسمح للألواح بأن تدخل أصلاً. فالملّيمتران أقل من الفارق الذي يتراكم عادةً بين مقاسات الرسم ومقاسات المبنى كما شُيّد فعلاً، ولا سيّما في مبنى تاريخي. ورسم الألواح على المقاسات الاسمية كان سيعني إنتاج سقف لا ينغلق في القاعة: فالزجاج يُقصّ ويُثقب قبل التقسية، وبعد التقسية لا يقبل أي تعديل.

الأدوار في المشروع

العمل حصلت عليه ونفّذته شركة Vetromontaggi S.r.L.، التي صنّعت العمل وركّبته. أما المسح والرسومات التنفيذية للألواح الزجاجية، المُعدّة لمصنع الزجاج، فهي من عمل المهندس Raffaele Roscioli. الحساب الإنشائي للسقف ليس من عندنا، والتحديد المعماري للقاعات يعود إلى فريق التصميم المكلّف، بالاتفاق مع هيئة حماية التراث.

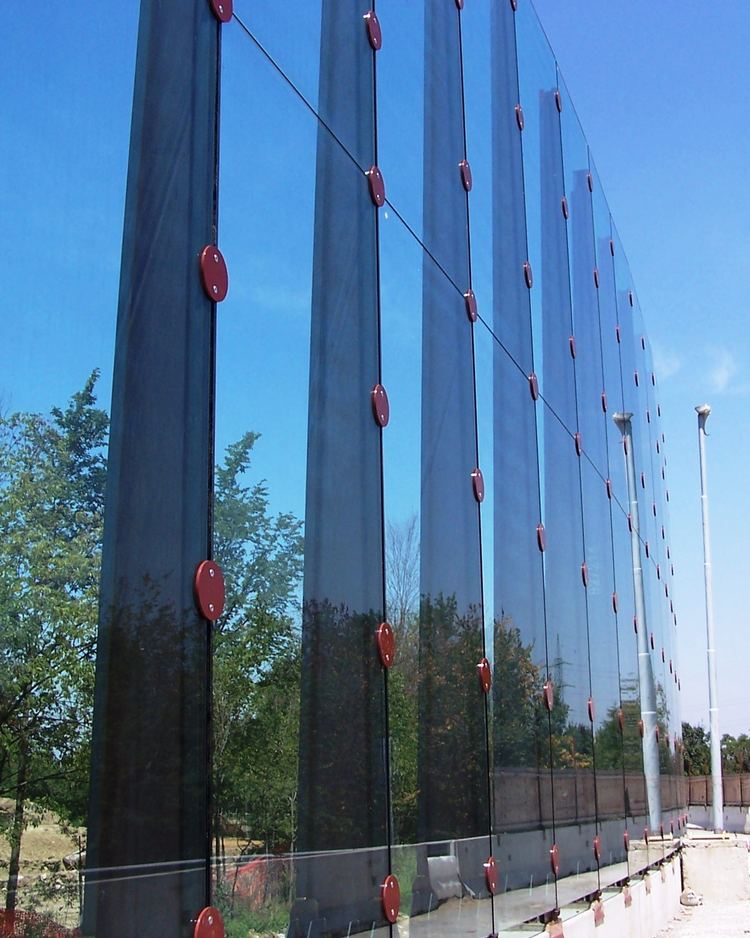

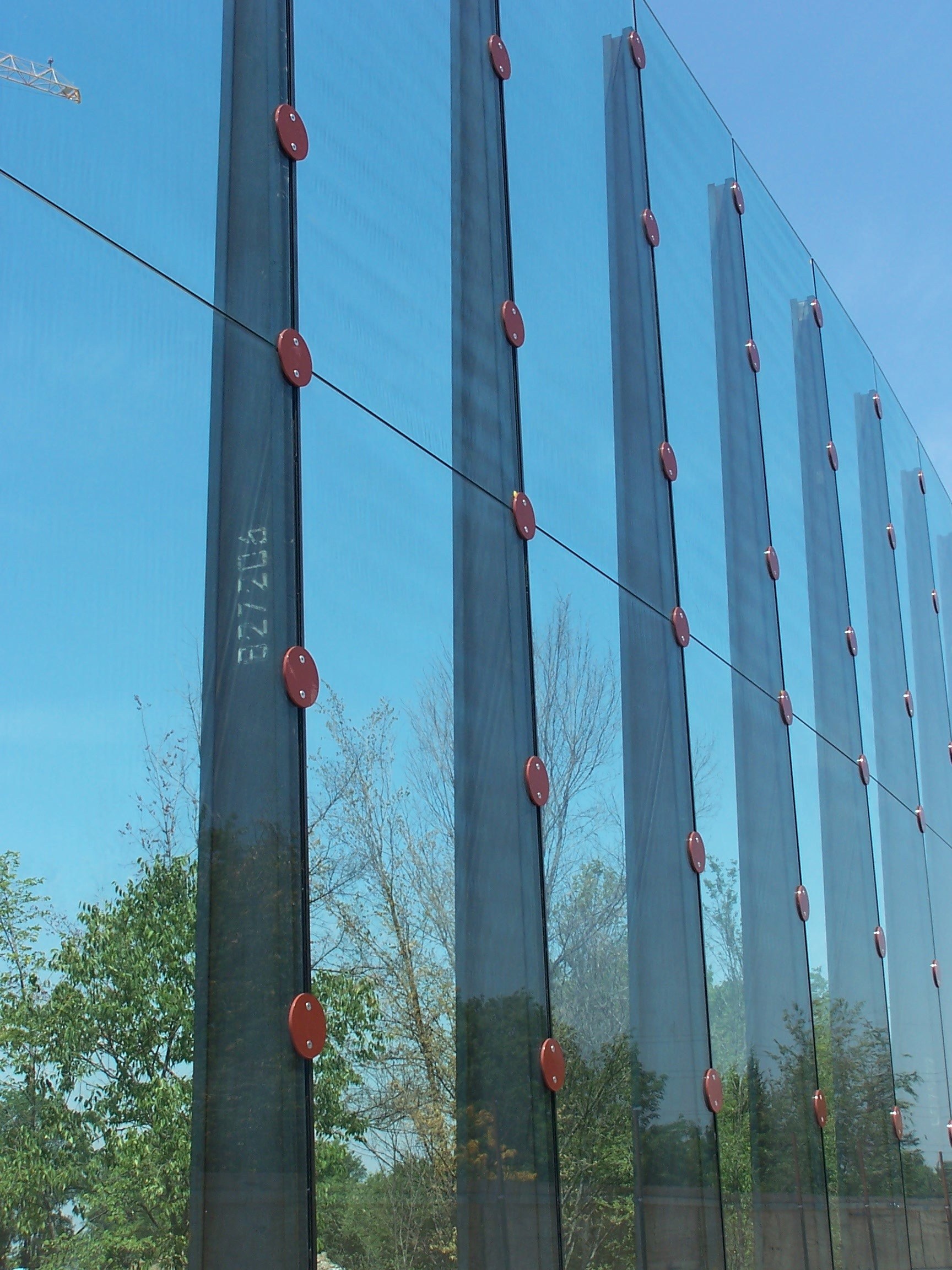

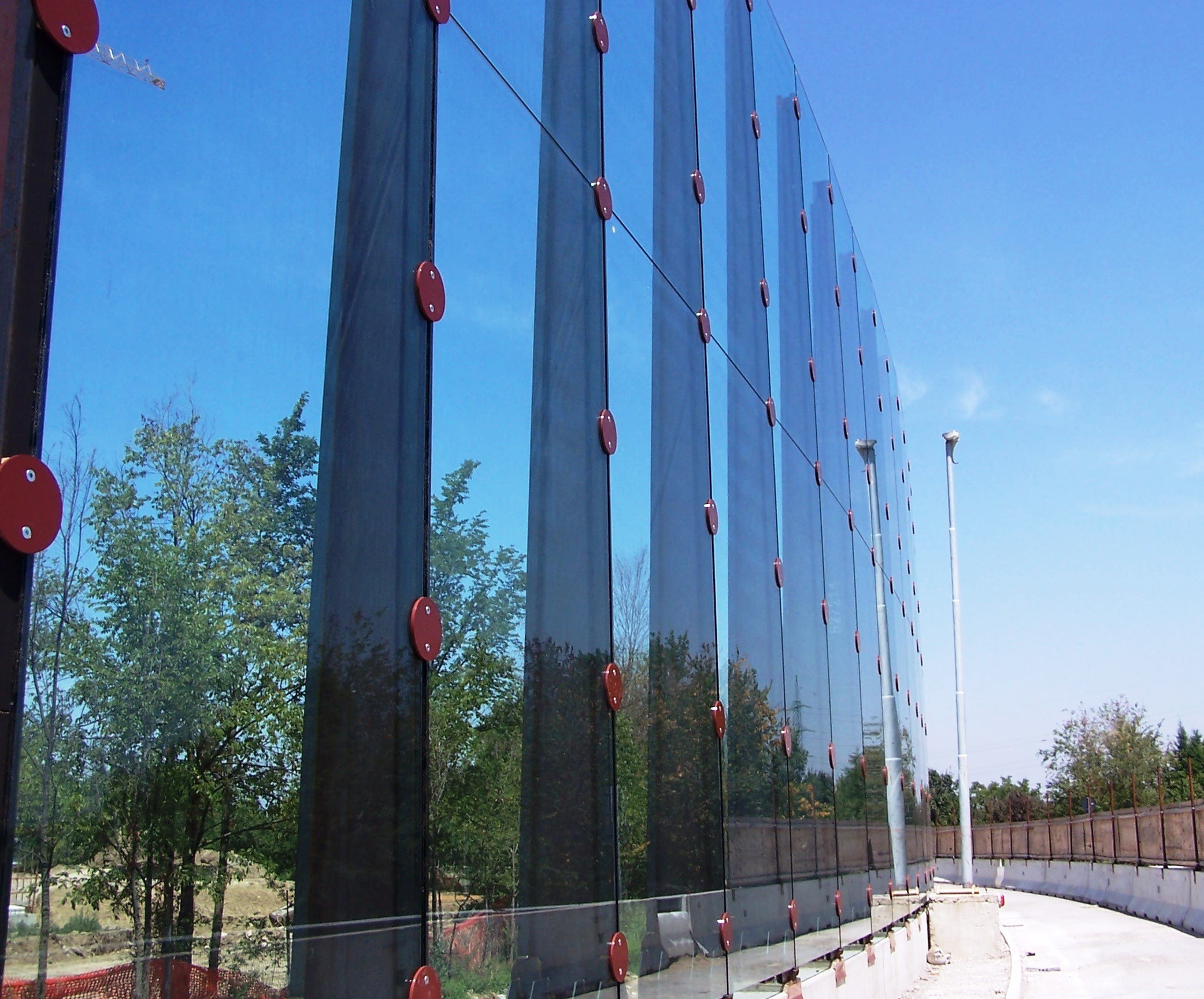

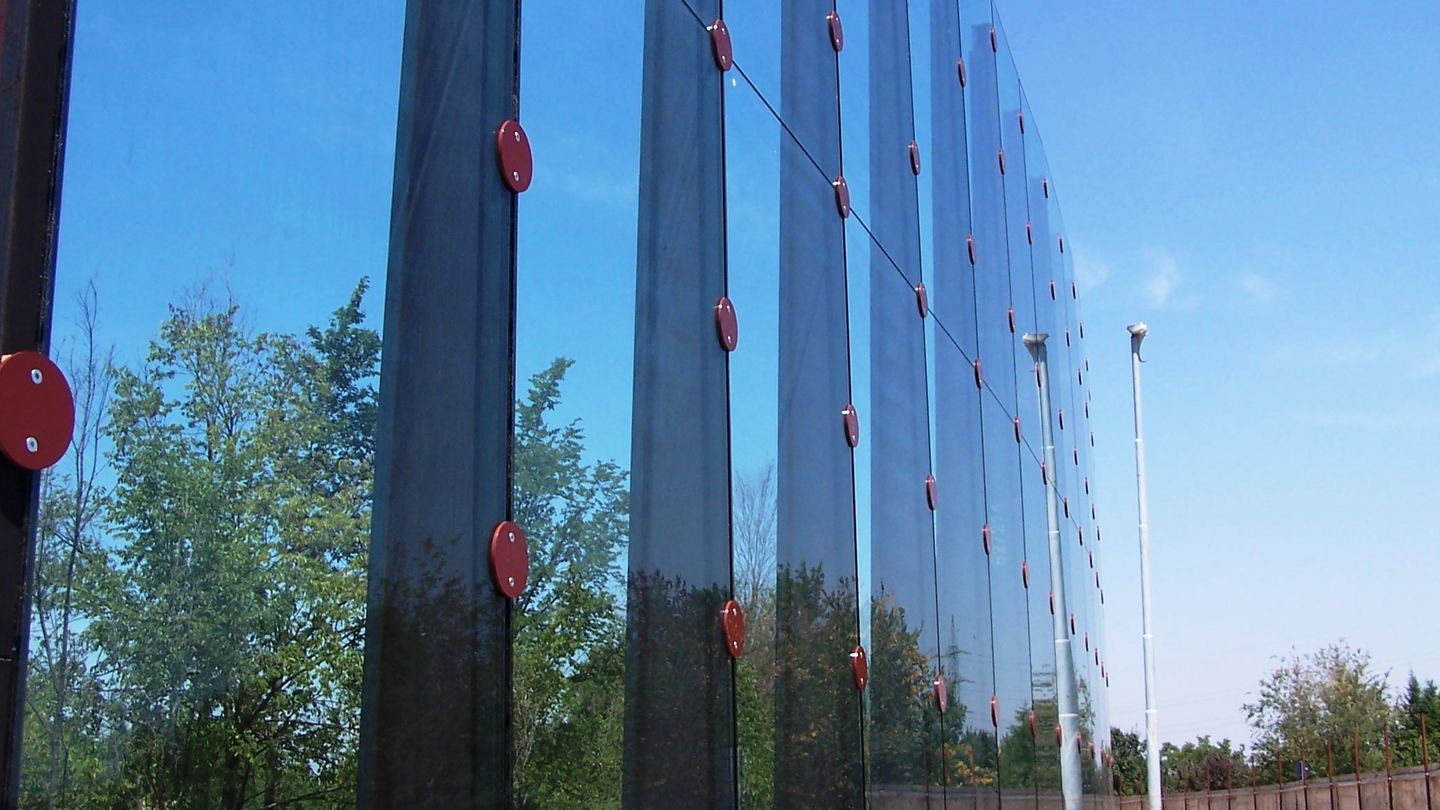

على امتداد مقطع من الطريق السريع عند أطراف بولونيا يمتدّ حاجز صوتي من الفولاذ الكورتيني والزجاج: الألواح الشفافة محمولة بتثبيتات نقطية على القوائم، ومشدودة بمشدّات قطرية. وهو المثال الوحيد من البنية التحتية بين المشاريع المذكورة في هذه الصفحة، والوحيد الذي غطّى تدخّلنا فيه المستويين معًا.

الحاجز على الطريق يعمل في ظروف لا تعرفها الواجهة: فهو مكشوف من الوجهين، ويتلقّى ضغط الرياح والعصفات التي تولّدها المركبات العابرة، ويمرّ بمدى كامل من التغيّرات الحرارية، وعليه أن يبقى في الخدمة عقودًا بأدنى قدر من الصيانة. في المقابل له ميزة واحدة: إنه عنصر يتكرّر مطابقًا لنفسه على مدى مئات الأمتار. لذلك يتركّز جهد التصميم كله على قطعة واحدة — القائم النموذجي بتثبيتاته — وما إن تُحلّ حتى تُضاعَف على طول المسار كله. وكل قرار يُتّخذ على ذلك المكوّن الواحد يُدفع ثمنه أو يُجنى ربحه مئات المرات.

الأدوار في المشروع

العمل حصلت عليه ونفّذته شركة Bosco Italia S.p.A. أما الرسومات التنفيذية للقائم النموذجي وتثبيتات الزجاج، إلى جانب الحساب الإنشائي، فهي من عمل المهندس Raffaele Roscioli.

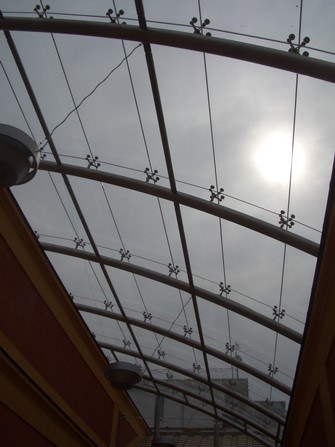

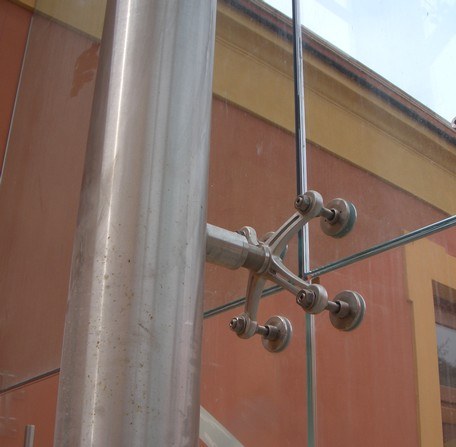

سقف منحنٍ — فيلا تاريخية في إركولانو، نابولي. في مبنى تاريخي قائم يقع القيد قبل الزجاج: فالهيكل الجديد لا يستطيع الارتكاز إلا حيث يُسمح له، وكل نقطة تثبيت يجب الاتفاق عليها قبل رسم الألواح. كما يفرض الانحناء إدارة تباعد متغيّر لنقاط التثبيت على امتداد القوس. المسح ورسومات الإنتاج للهيكل الفولاذي والزجاج والتجهيزات: المهندس Raffaele Roscioli. التنفيذ: Laborvetro، كامبوباسو.

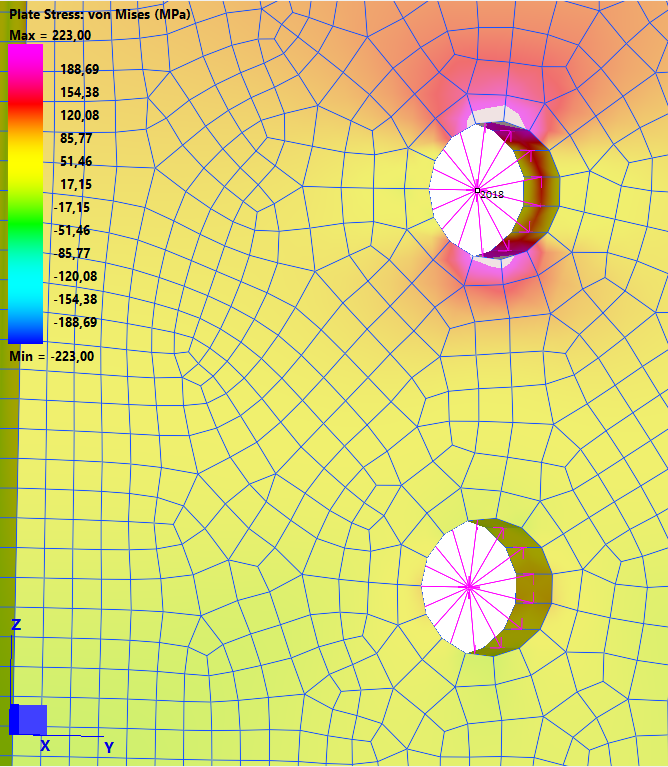

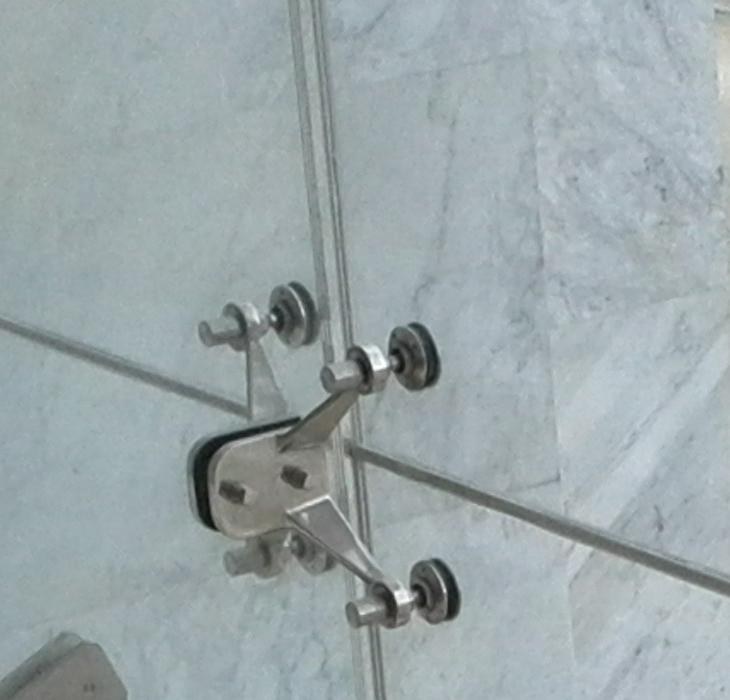

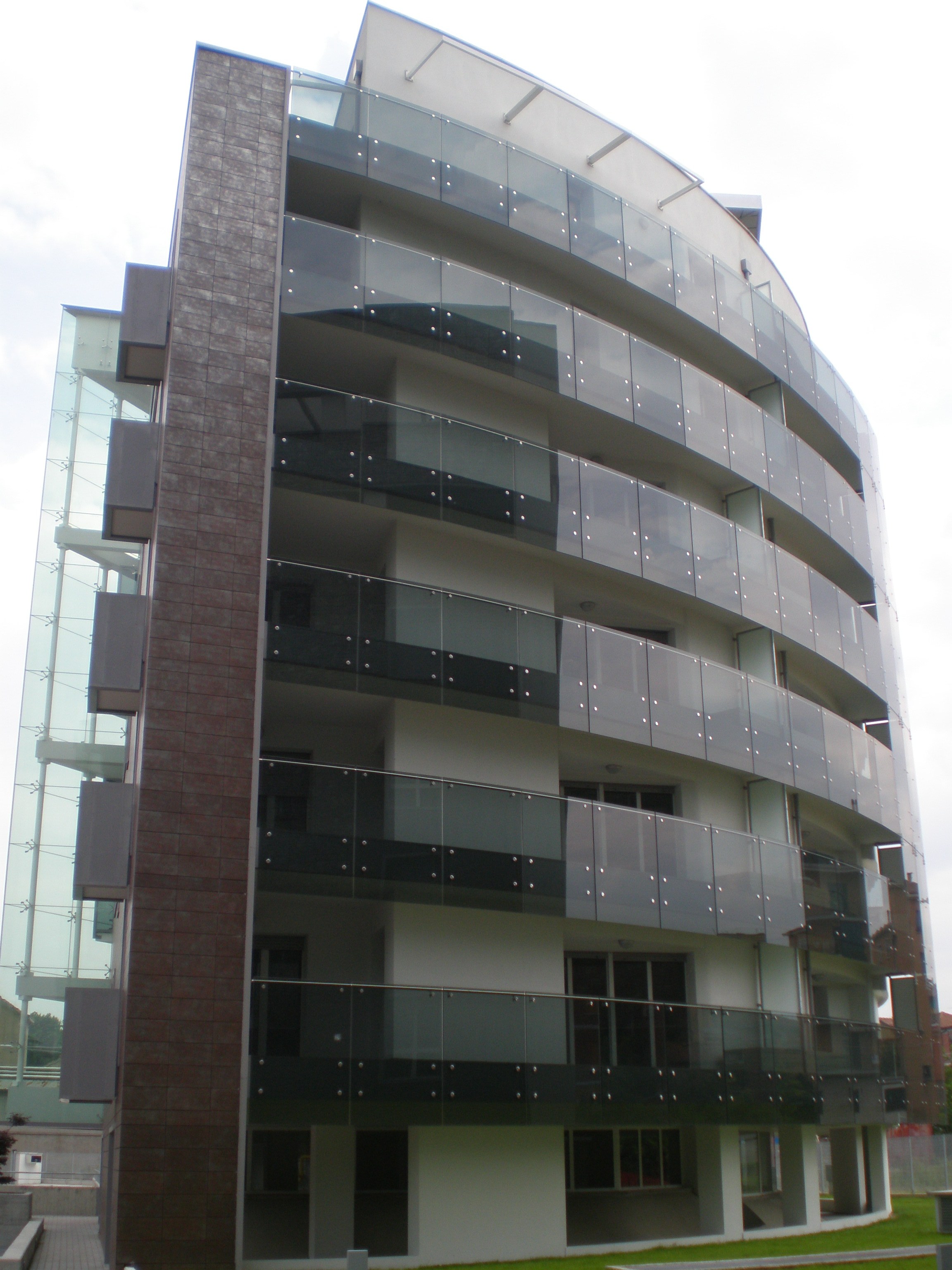

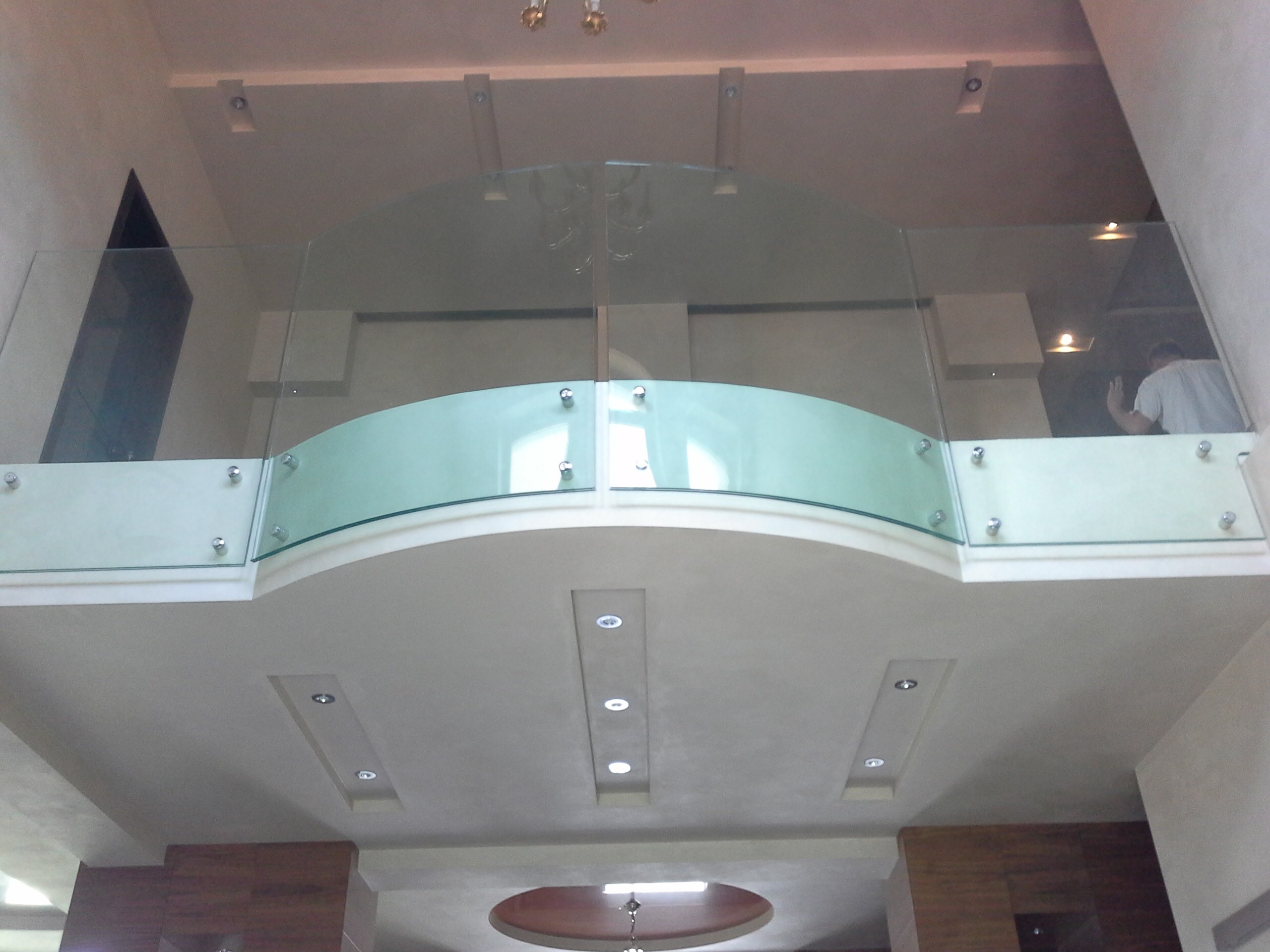

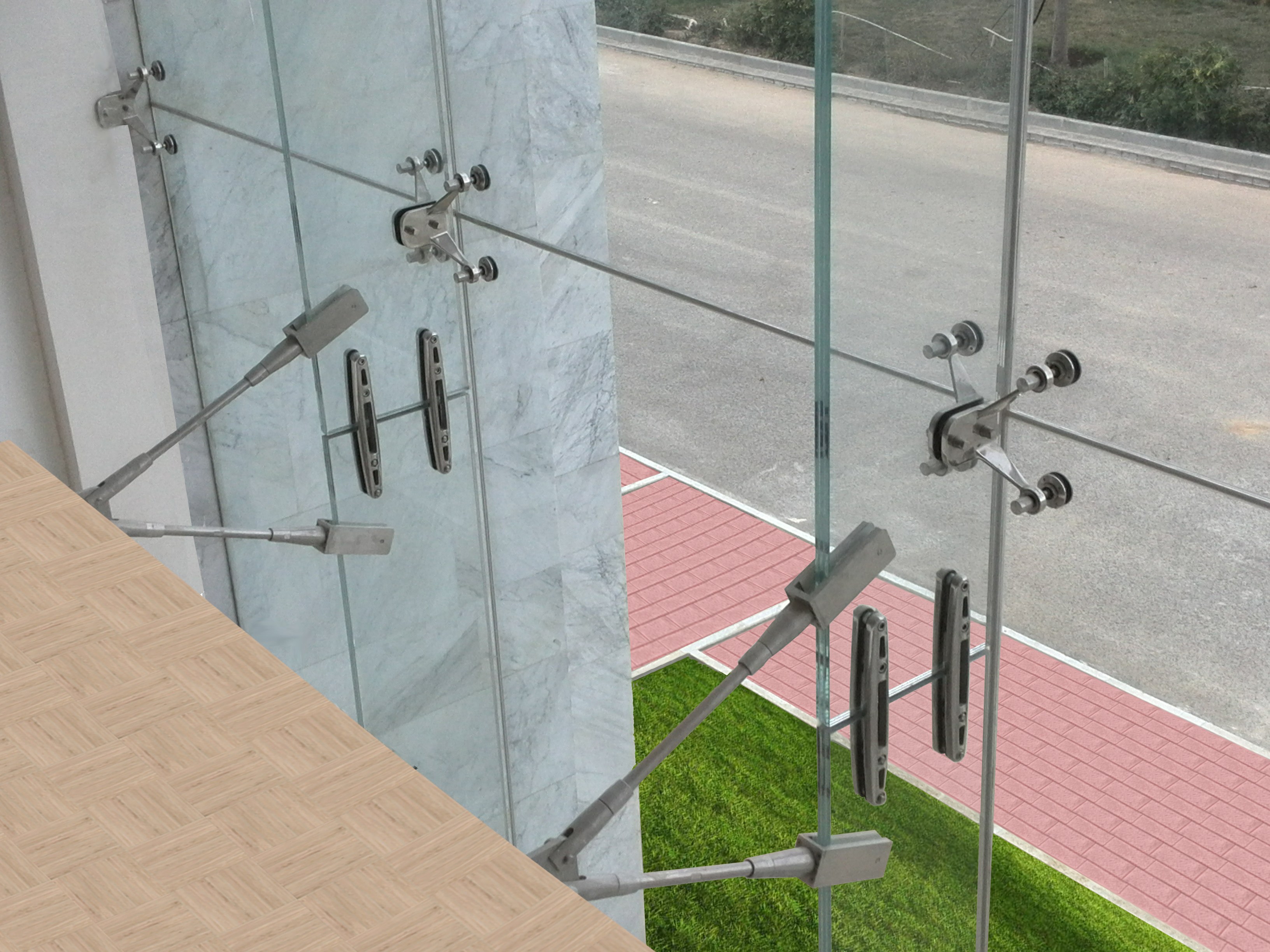

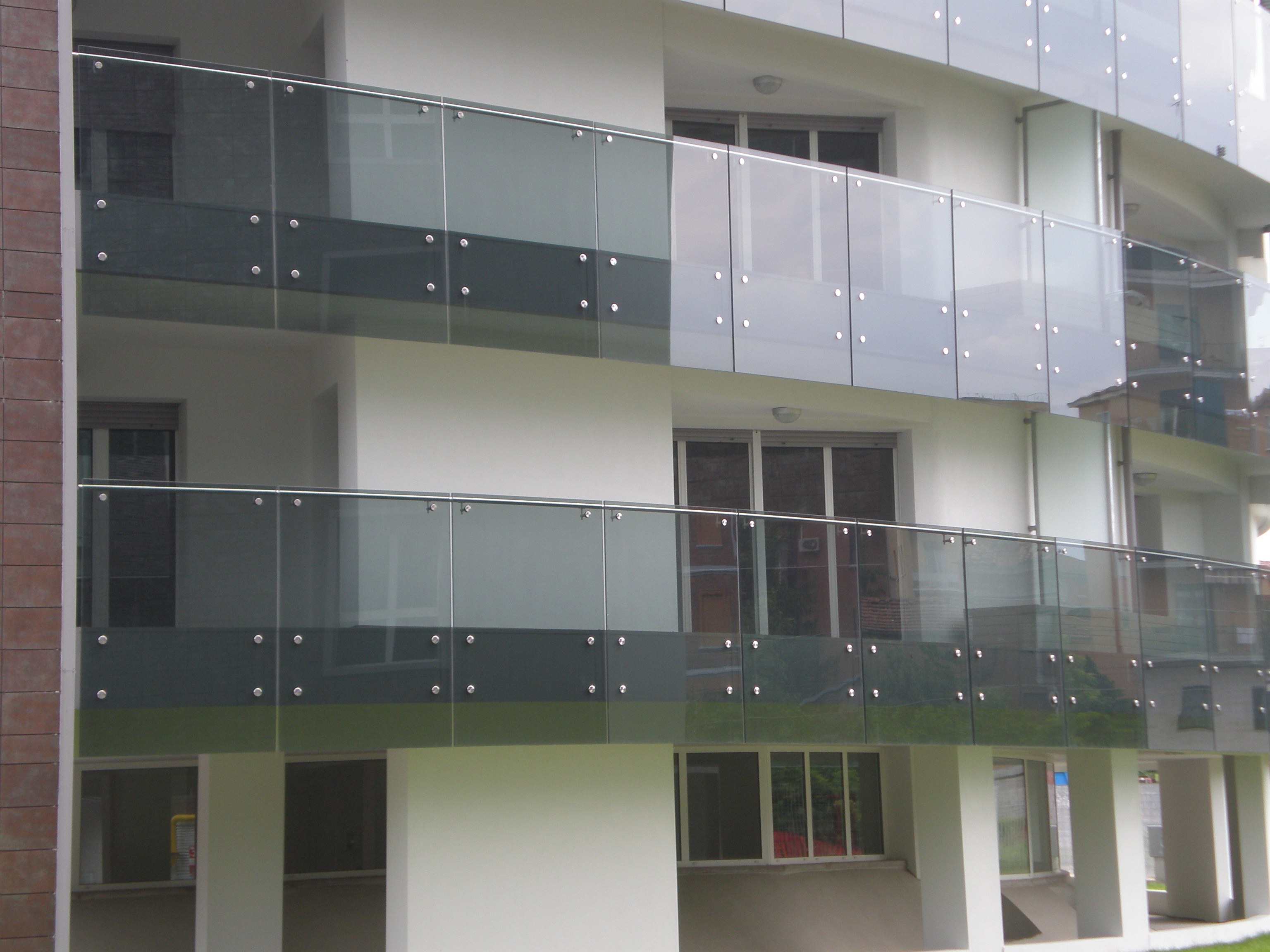

الدرابزين — ثلاثة مبانٍ سكنية في بولونيا، ومنزل خاص في باكو. في الدرابزين لا تكون الرياح هي الحمل الحاكم، بل الدفع الأفقي لمن يستند إليه، مُطبَّقًا عند الأعلى: ويشمل الفحص اللوح حول ثقوبه والقائم الذي يستقبله معًا. وعلى واجهة منحنية تُضاف إلى ذلك مسألة إنتاجية، لأن لكل لوح وترًا مختلفًا قليلاً عن غيره ولا يمكن تكرار الثقوب كما هي من قطعة إلى أخرى. بولونيا: المسح والتطوير التنفيذي للكتائف والزجاج، المهندس Raffaele Roscioli؛ التنفيذ: Vetromontaggi S.r.L. باكو: منزل خاص.

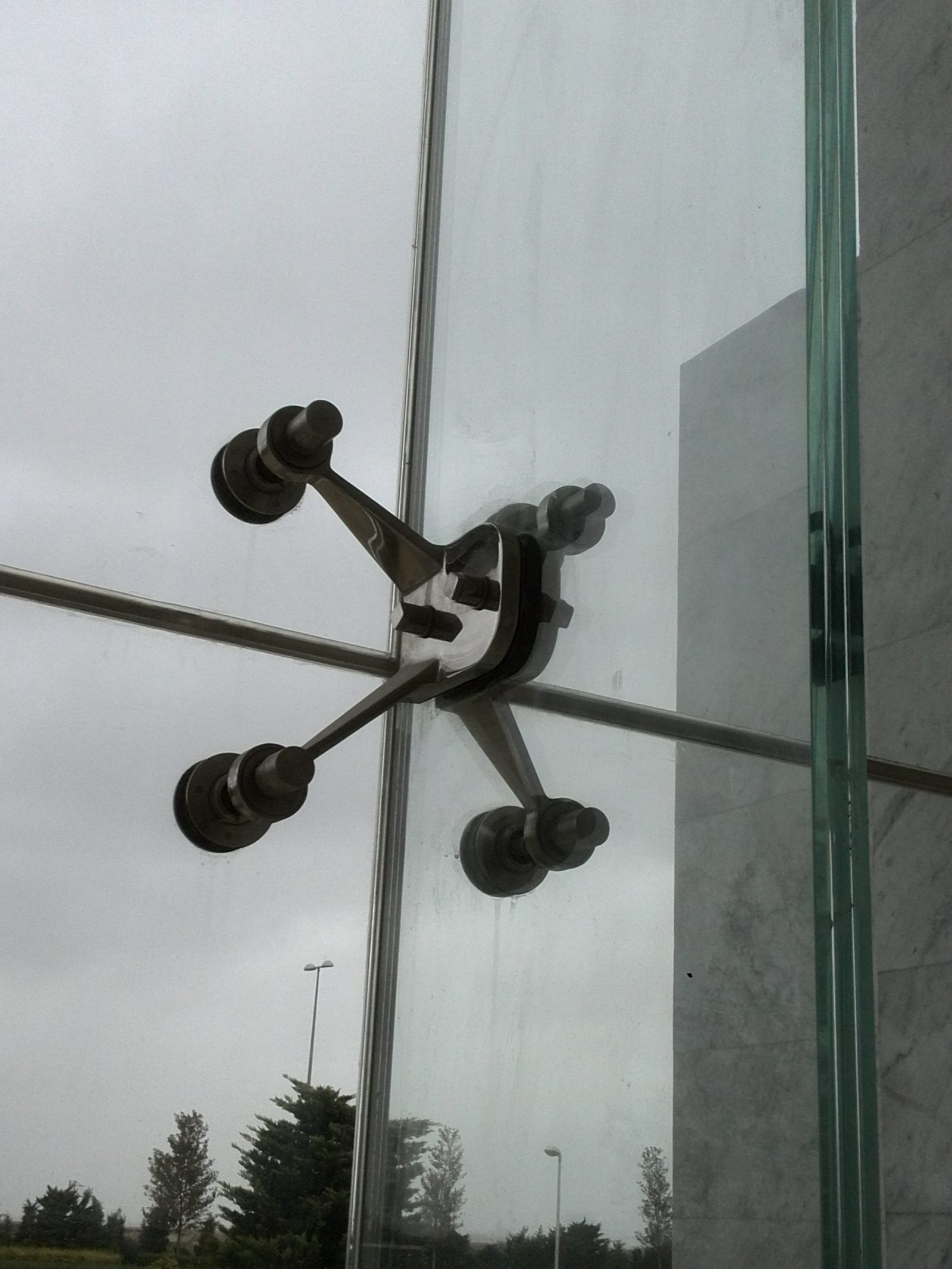

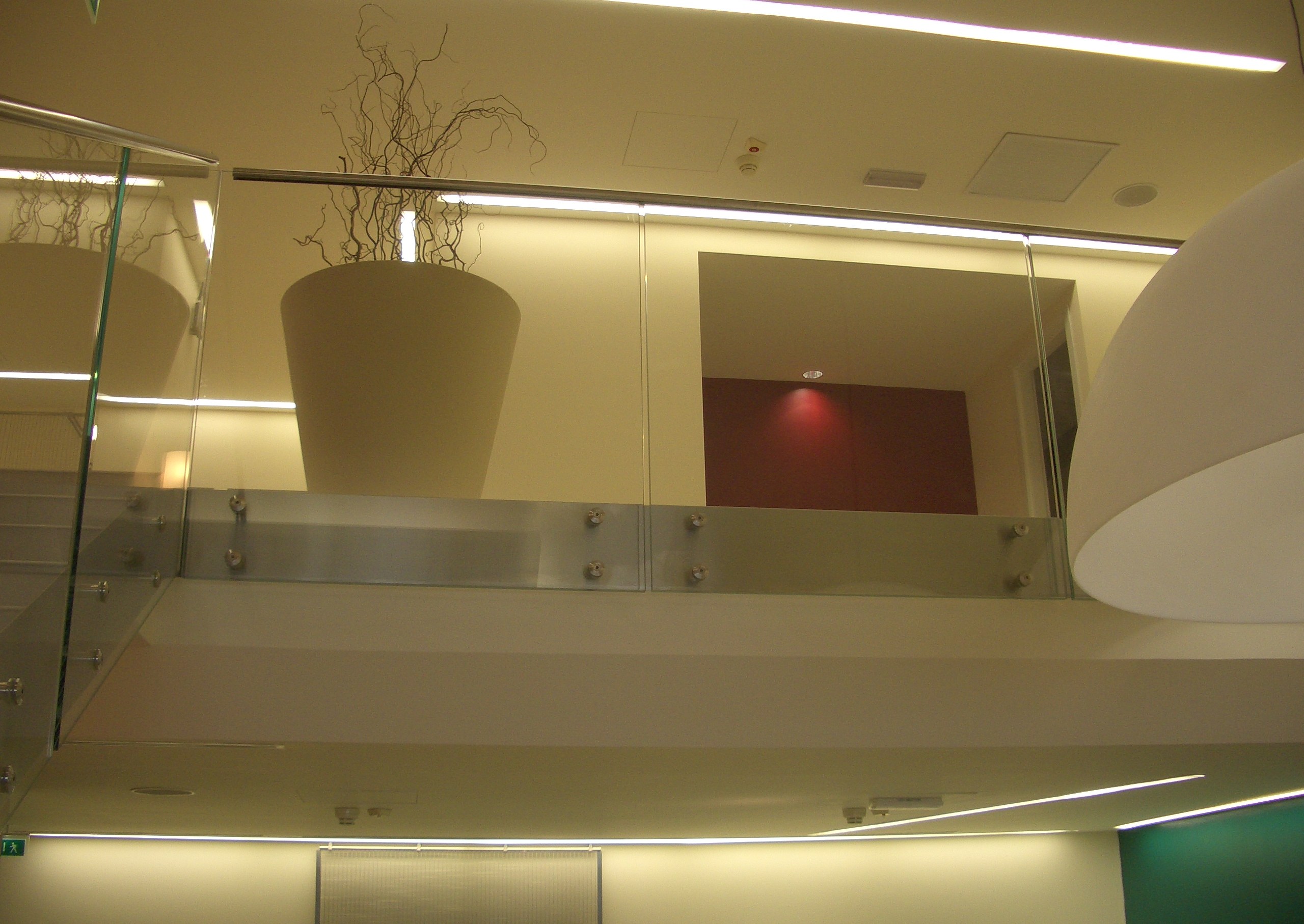

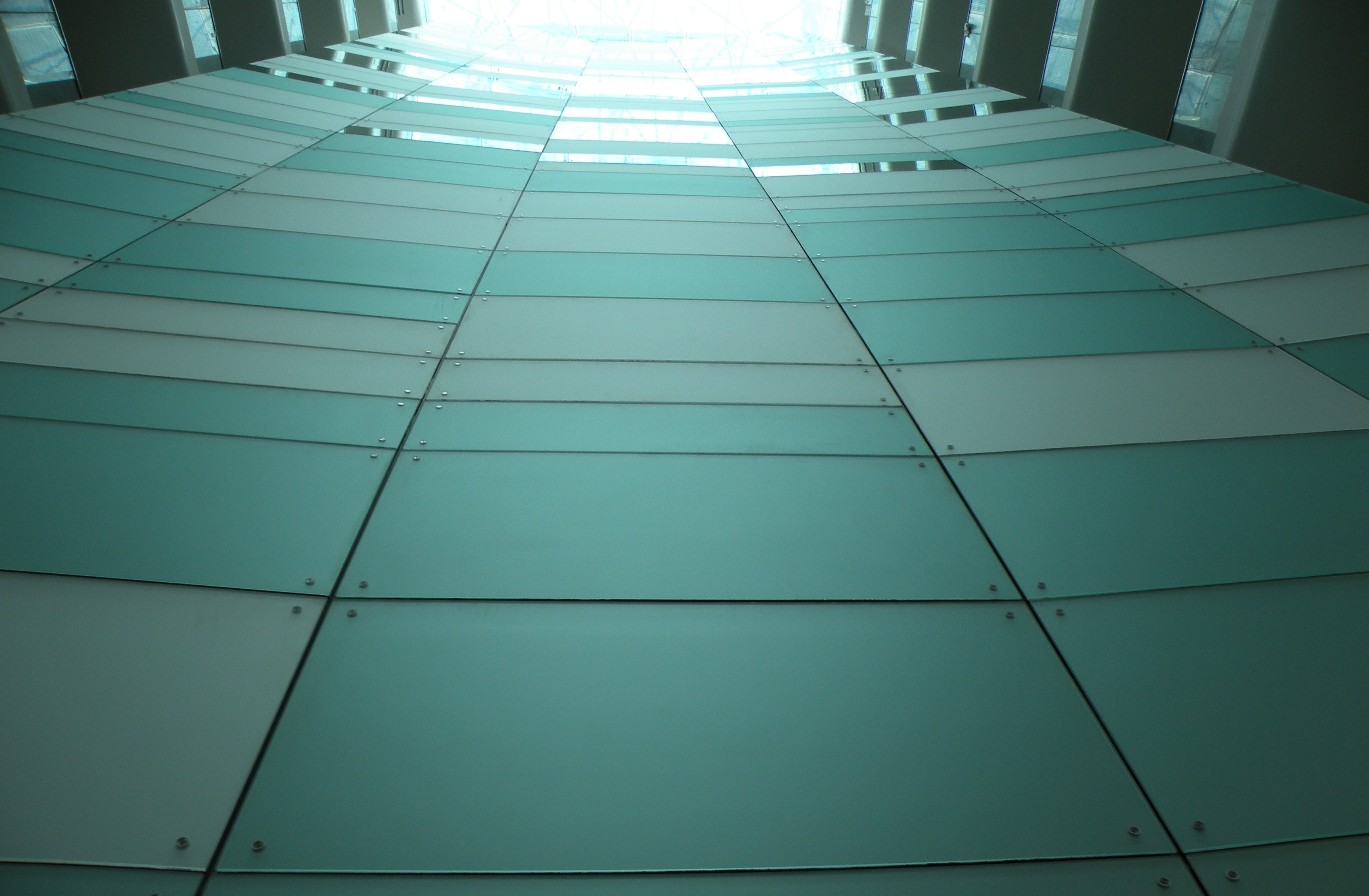

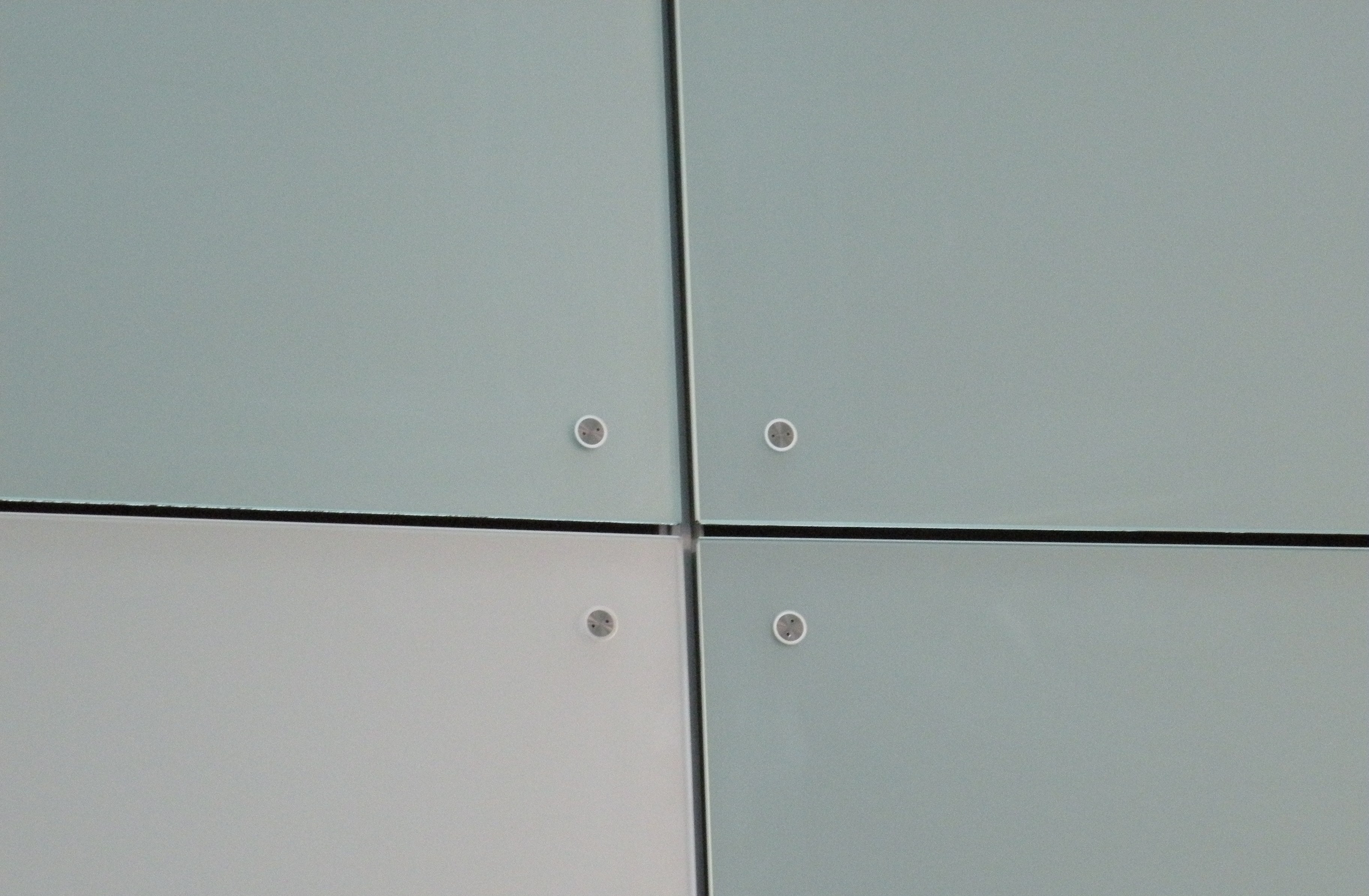

الكسوات والأسيجة الداخلية — معرض روما الجديد ومطار فيوميتشينو. في الداخل لا وجود للرياح، وتصبح المسألة مختلفة: السطح في متناول اليد وعلى مستوى النظر، فيكفّ الفاصل بين الألواح وتشطيب التثبيت عن كونهما تفصيلاً تقنيًا ويصبحان مظهر العمل نفسه. والنقطة التي تلتقي فيها أربعة ألواح هي الأكثر تعرّضًا للنظر، وهي التي يجب رسمها بأكبر قدر من العناية. التنفيذ: Vetromontaggi S.r.L. (معرض روما) وSI&M Roma (فيوميتشينو).
